HULL · VARIABLE DEPTH · TOWED ARRAY
どこで聴くかを、
海に合わせて変える。

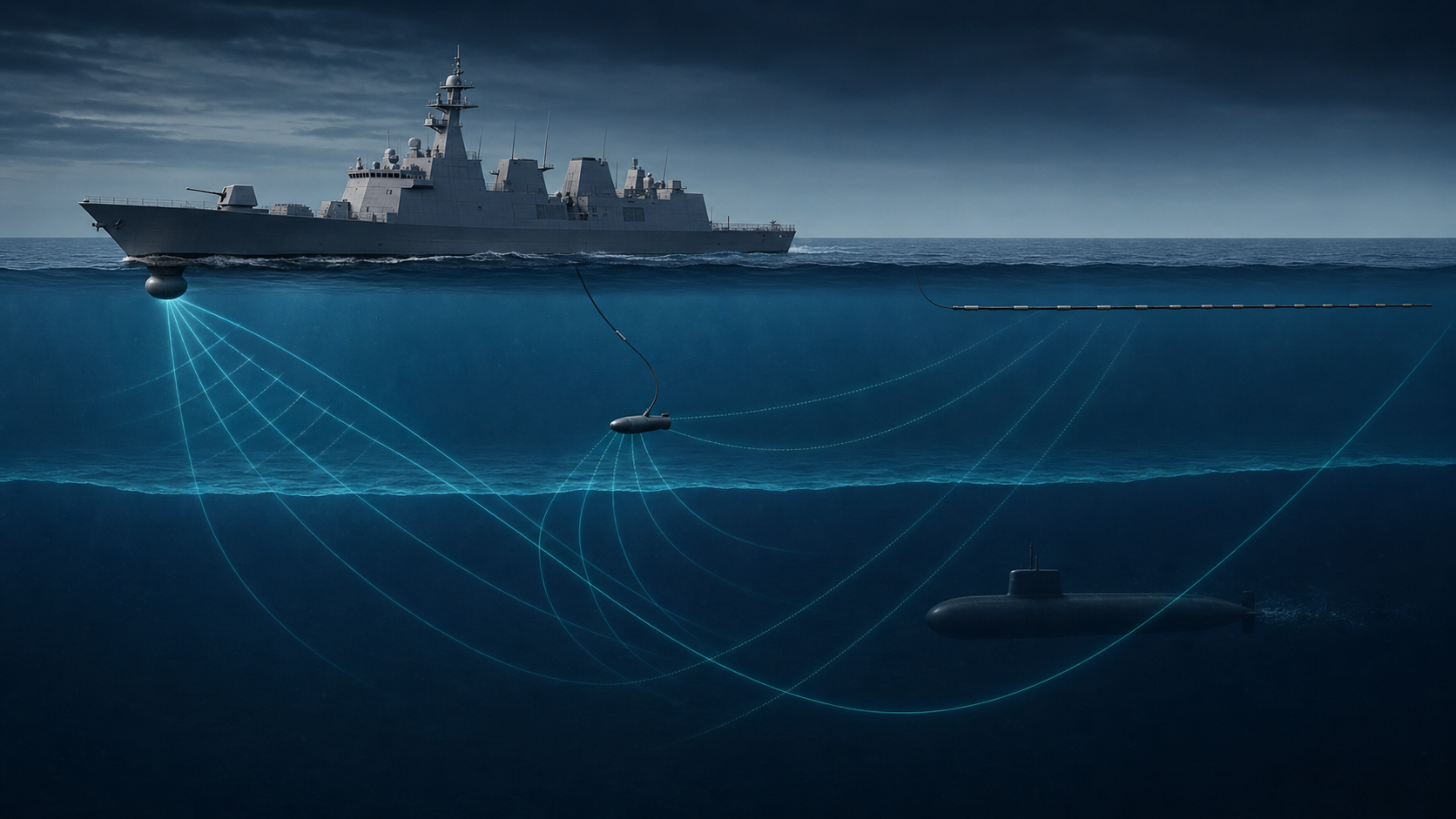

水上艦のソナーは、船体に一つ付いているだけではありません。船体に固定する方式、送受波器の深さを変える方式、細長い受信器を曳く方式を目的に応じて使い分けます。
THREE PLACEMENTS
違いは、まず「置き場所」で見る
船体装備ソナー
- どこ？
- 船首付近の船体に固定
- 得意
- すぐ使いやすく、艦の周囲を継続して見る
- 注意
- 自艦の機関音・流体音や、海の層の影響を受ける
可変深度ソナー
- どこ？
- ケーブルで送受波器を上下させる
- 得意
- 音が届きやすい深さを選び、層の上下を観測する
- 注意
- 投入・揚収と深度調整が必要
曳航式アレイ
- どこ？
- 細長い受信器列を艦尾から曳く
- 得意
- 艦から離れて低い周波数の音を静かに聴く
- 注意
- 旋回や速力の影響を受け、距離は単独では分かりにくい
WHY DEPTH MATTERS
水面からの深さで、同じ音の届き方が変わる
1
→海の状態を測る
水温・塩分・圧力から、深さごとの音速を考えます。
2
→届きやすい層を読む
音が曲がる方向や、届きにくい影の領域を予想します。
3
センサー深度を選ぶ
VDSを層の上・中・下へ動かし、観測の抜けを補います。
ACTIVE OR PASSIVE?
VDSと曳航式アレイは、同じ意味ではない
可変深度ソナー
一般に送受波器を曳航体へ収め、アクティブ送信と受信を扱える方式があります。反射までの時間は距離の手掛かりになります。
曳航式アレイ
細長く並んだ受波器で周囲の音を受けます。長い配列を使うことで、低周波の音や方位の違いを読みやすくします。
装備によって構成は異なり、VDSと受動曳航アレイを組み合わせたシステムもあります。
FROM SOUND TO TRACK
実際には、ほかの表示と組み合わせる
- 海洋環境音速プロファイルで層を見る
- 受信方位ビームで方向を分ける
- 周波数・時間LOFARなどで継続する特徴を見る
- 位置推定複数時刻・複数センサーを重ねる
PAST · NOW · NEXT
水上艦の聴き方はどう変わる？
船体装備が中心
艦に固定されたセンサーを中心に、聴音と手作業の解析を組み合わせました。
深度変更と複数方式
船体、VDS、曳航アレイ、航空・無人センサーの観測を重ねます。
分散配置と自動支援
無人水上艇や水中機もセンサーを運び、候補整理を支援する方向へ進みます。
